2019年3月13日 10:00
過渡過電圧からCVBS信号線を保護するSIDACtor®プロテクションサイリスタ「PxxxxS4xLRPシリーズ」を新発売
出力密度が高くコンパクトな表面実装型のため、プリント回路基板設計が容易に
回路保護分野におけるグローバルリーダー、リテルヒューズ・インク (本社：米国イリノイ州シカゴ市、NASDAQ：LFUS)の日本法人であるLittelfuseジャパン合同会社（本社：東京都港区）は、SIDACtor®プロテクションサイリスタ「PxxxxS4xLRPシリーズ」を、本年3月下旬より発売します。

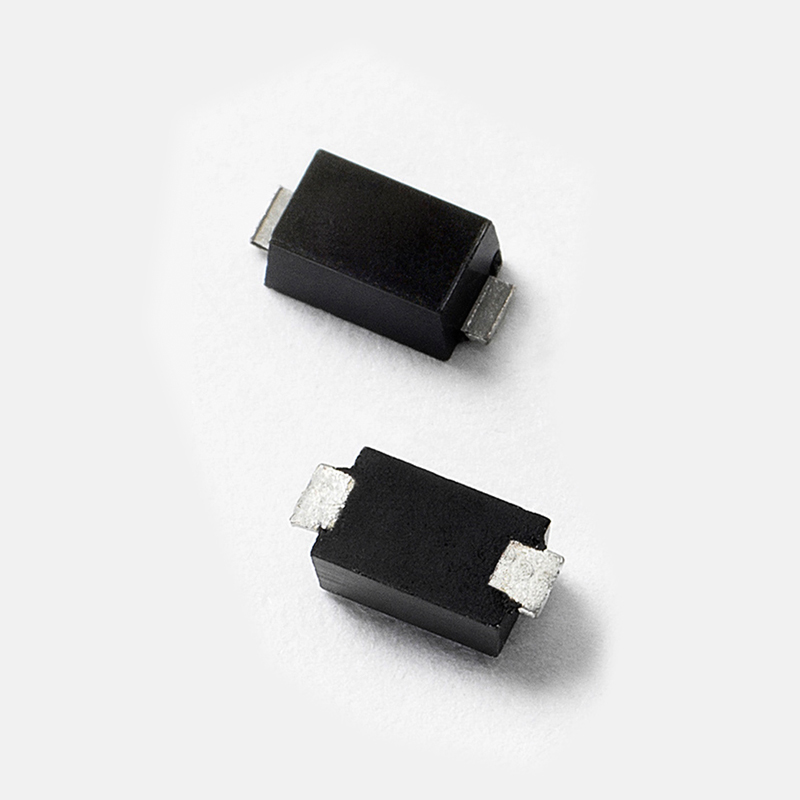

「PxxxxS4xLRPシリーズ」
「PxxxxS4xLRPシリーズ」は、TVやカメラのCVBS（Composite Video Blanking Sync）ケーブル、セットトップボックス（STB）、CANバスなどを過渡電圧から保護します。前述のアプリケーションの保護には、信号電圧のピークピーク値が1.1V以下、ドライバIC Vcc電圧が5V未満であるため、電圧が6Vを超える製品が推奨されています。動作電圧6V、5/310usのサージピーク電流容量100Aで、低接合容量定格のため、データ回線の保護を必要とする様々な機器での使用に最適です。また、コンパクトな表面実装が可能なため、プリント回路基板レイアウトが容易です。
同製品は、当社の国内販売代理店を通じて販売します。
特長
・現在市販されている製品よりも出力密度が高く、フットプリントも小さいため、コンパクトな製品設計を実現。
・動作電圧6V、4kV、10/700usのサージピーク容量100A、接合容量30pF未満であるため、4.43MHzのCVBS信号線、RS-484やRS-323通信用データ回線、CANバスなど、低電圧信号線の保護用途に最適。
・コンパクトな表面実装型SOD-123FLパッケージでプリント回路基板レイアウトを簡易化。
用途
TVやカメラのCVBSケーブル、データ通信、セットトップボックス（STB）、RS-485、RS-232通信用データ回線、CANバス
仕様
|
電気特性 |
対応範囲 |
|---|---|
|
最大キャパシタンス T-R （ｐF） |
15 |
|
最小キャパシタンス T-R （ｐF） |
25 |
|
Is(mA) |
800(Max) |
|
保持電流（ｍA） |
50 |
|
di/dt @ 110℃ (A/μs) |
500 |
|
パッケージサイズ |
SOD-123FL |
|
サージレイティング（A） Ipp10x1000 |
50（Min） |
|
サージレイティング（A） Ipp10x160 |
90（Min） |
|
サージレイティング（A） Ipp10x560 |
50（Min） |
|
サージレイティング（A） Ipp10x700 |
100（Min） |
※記述・詳細・イラストは発行時点の仕様を元に作成されており、予告なしに変更されることがございます。最新の技術情報は、Littelfuse.com をご覧ください。
