2020年10月20日 12:50
50Aの高いサージ耐性と低いクランピング性能で民生用電子機器を保護するTVSダイオードアレイ「SP1250シリーズ」を発売
Vbus、携帯用電池や家電製品、医療機器のボタン・スイッチ保護に最適

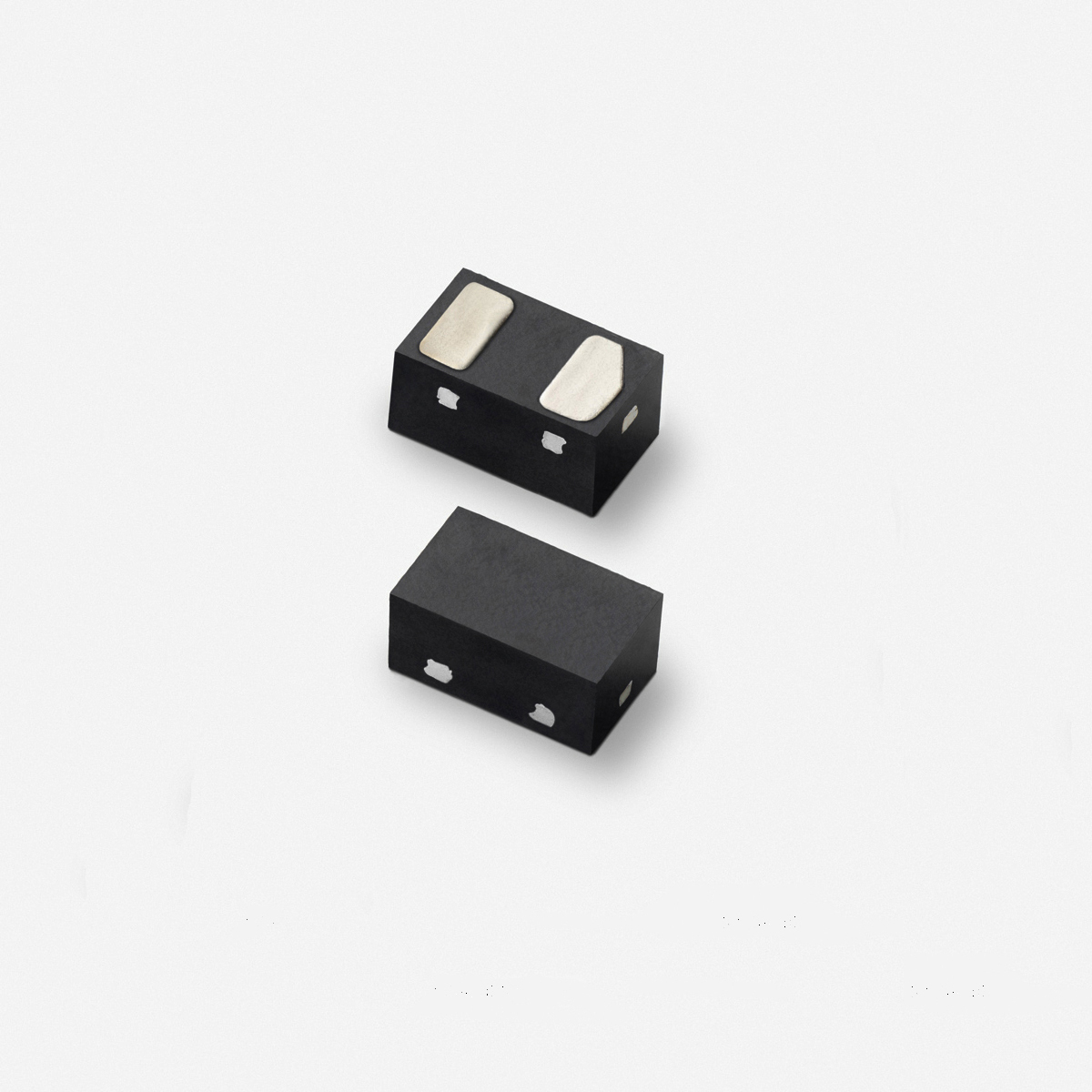

回路保護分野におけるグローバルリーダー、リテルヒューズ・インク (本社：米国イリノイ州シカゴ市、NASDAQ：LFUS)の日本法人であるLittelfuseジャパン合同会社（本社：東京都港区）は、50A単方向TVSダイオードアレイ（SPA®ダイオード）の新シリーズ「SP1250-01ETG」を、本年10月中旬より発売します。
「SP1250-01ETG」は、独自のシリコンアバランシェ技術を応用し、民生用電子機器をESD（静電気放電）から保護します。また、パフォーマンスを低下させることなく、±30kVの連続的なESDストライク（IEC 61000-4-2に規定される接触および空気放電）を安全に吸収し、最大50A、 8/20μsのサージを消散します。
さらに、「SP1250-01ETG」は、現在市販されている製品と比べ、基板への実装面積の削減を図りながら、低クランプ電圧と低リーク電流による優れた保護を提供します。
「SP1250-01ETG」を民生用電子機器の設計に組み込むことで、過酷な環境においても、製品の電源ラインを静電気放電やサージから保護することが出来るため、消費者からの信頼獲得と稼働寿命の延長に貢献します。
同製品は、当社の国内販売代理店を通じて販売します。
特長
・優れたサージ耐性（50A、tP = 8/20μs）と低いクランプ性能（8.7V; TYP、Ipp = 50A）により、電気関連の脅威に対する堅牢な保護を実現。
・5Vで0.02μA（TYP）の低リーク電流により稼働寿命の延長に貢献。
・コンパクト型SOD-882 DFNパッケージ（0402サイズ）により、基盤上の小さなスペースにも簡単に実装可能。
・AEC-Q101認定製品のため、信頼性の高い動作を実現。
用途
民生用電子機器（デスクトップPC、サーバー、ノートパソコン）、コンピュータ周辺機器、医療機器、POS端末、テスト装置/計装機器、携帯用電池
仕様
|
電気特性 |
対応範囲 |
|---|---|
|
逆スタンドオフ電圧(V) |
5 |
|
リーク電流(μA) |
0.1 |
|
ESD接触放電（ｋV） |
±30 |
|
ESD空中放電（ｋV） |
±30 |
|
雷耐性(8×20μs)(A) |
50 |
|
クランプ電圧 |
8.7V@50A |
|
電気容量（ｐF） |
118 |
|
サイズ |
SOD882 |
|
チャンネル |
1 |
※詳細については、「SP1333シリーズ」の製品ページ（https://www.littelfuse.co.jp/products/tvs-diode-arrays/general-purpose-esd-protection/sp1250.aspx）をご覧ください。
