2021年8月26日 14:30
高速スイッチング、高効率を実現する 1700 V SiCショットキーバリアダイオード「LSIC2SD170Bxxシリーズ」を発売
データセンターやビルオートメーションなどハイパワーエレクトロニクスに最適な 超高速・低損失スイッチング
回路保護分野におけるグローバルリーダー、リテルヒューズ・インク（本社：米国イリノイ州シカゴ市、NASDAQ：LFUS）の日本法人であるLittelfuseジャパン合同会社（本社：東京都港区）は、炭化ケイ素（SiC）ダイオードの製品群に、1700 V対応モデルを新たに追加し、本年9月上旬より発売します。

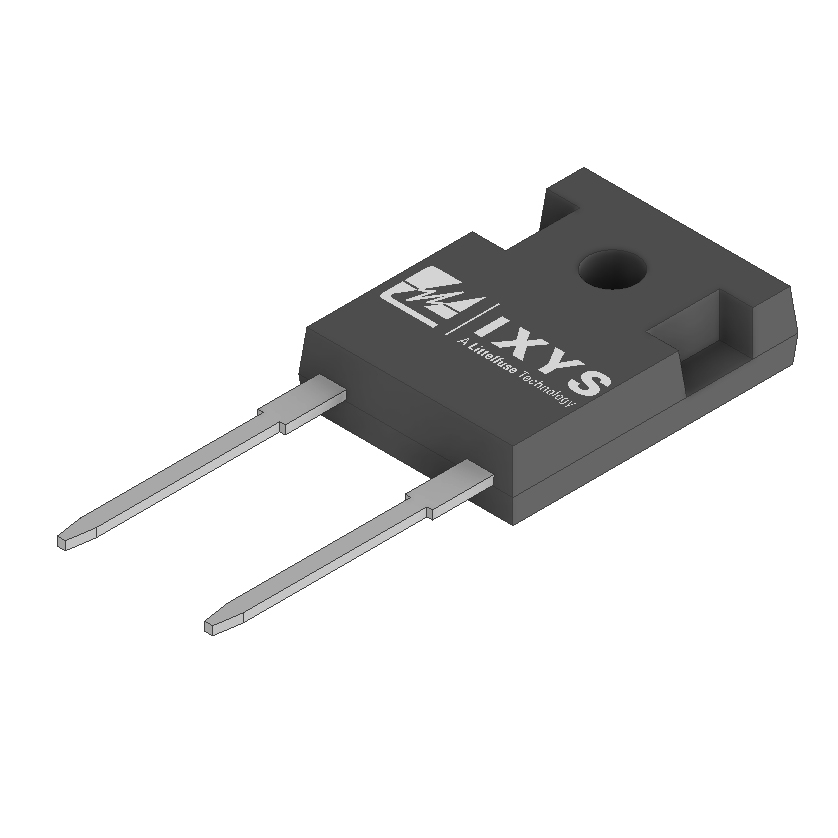

「LSIC2SD170Bxxシリーズ」
「LSIC2SD170Bxxシリーズ」SiCショットキーダイオードは、TO-247-2Lパッケージで、3種の定格電流（10A、25A、50A）から選択することができます。ゼロに近い逆回復電流、高いサージ能力、175 ℃ の最大動作接合部温度といった特長を持ち、パワーエレクトロニクスシステムの設計をサポートし、高い効率性、信頼性、熱管理の簡素化を必要とする製品に最適です。同製品は、産業、発電、エネルギー供給・貯蔵分野における、幅広いAC/DCおよびDC/DCパワーコンバータに適しています。
従来型のシリコン技術をベースにしたダイオードに代えて、SiCダイオードを電源設計に使用することで、エネルギー効率に優れたパワーコンバータの開発を可能にし、パワーエレクトロニクスの冷却に関連するエネルギーとコスト削減を実現します。
また、コンバータにさらに高速スイッチングが可能なパワーエレクトロニクスを組み込めるため、出力を変えずにコンパクトな設計にすることも、同じ容量で高い出力を得ることも可能になります。
同製品は、当社の国内販売代理店を通じて販売します。
特長
・順方向電圧の正の温度係数によって安全な動作が確保され、並列化も容易
・温度に依存しない超高速スイッチング
・システム効率の最適化が可能
製品紹介ビデオ
https://players.brightcove.net/1799386164001/default_default/index.html?videoId=6266801940001
用途
産業用スイッチモード電源、無停電電源装置、充電器、太陽光インバータ、産業用モータードライブ、高速整流器
仕様
|
電気特性 |
LSIC2SD170B50 |
LSIC2SD170B25 |
LSIC2SD170B10 |
|---|---|---|---|
|
ピーク繰返し逆電圧（VRRM）（V） |
1700 |
1700 |
1700 |
|
ピーク順方向サージ電流（IFSM）（A） |
280 |
144 |
72 |
|
全容量電荷（QC）（nC） |
353 |
175 |
74 |
|
最大接合部温度（TJ Max）（℃） |
175 |
175 |
175 |
|
パッケージタイプ |
TO247-2L |
TO247-2L |
TO247-2L |
|
順方向連続電流 （IF） (A) |
50 |
25 |
10 |
|
逆方向電流（IR）（μA） |
<1 |
<1 |
<1 |
|
順方向電圧降下（VF）（V） |
1.5 |
1.5 |
1.5 |
|
構成 |
シングル |
シングル |
シングル |
※詳細については、LSIC2SD170B50 シリーズ、LSIC2SD170B25 シリーズ、LSIC2SD170B10 シリーズ製品ページをご覧ください。
