2023年1月10日 13:55
リテルヒューズ、バッテリープロテクター 「ITV9550シリーズ」を拡充 バッテリーの損傷を防ぐ60A定格を追加
電動工具、ロボット家電などの家電製品用途向けに設計
回路保護分野におけるグローバルリーダー、リテルヒューズ・インク（本社：米国イリノイ州シカゴ市、NASDAQ：LFUS）の日本法人であるLittelfuseジャパン合同会社（本社：東京都港区）は、表面実装リチウムイオンバッテリープロテクター「ITV9550シリーズ」のラインナップを拡充し、1月中旬より発売します。新たに発売されるヒューズは、過電流や過充電（過電圧）によるダメージからバッテリーを保護します。

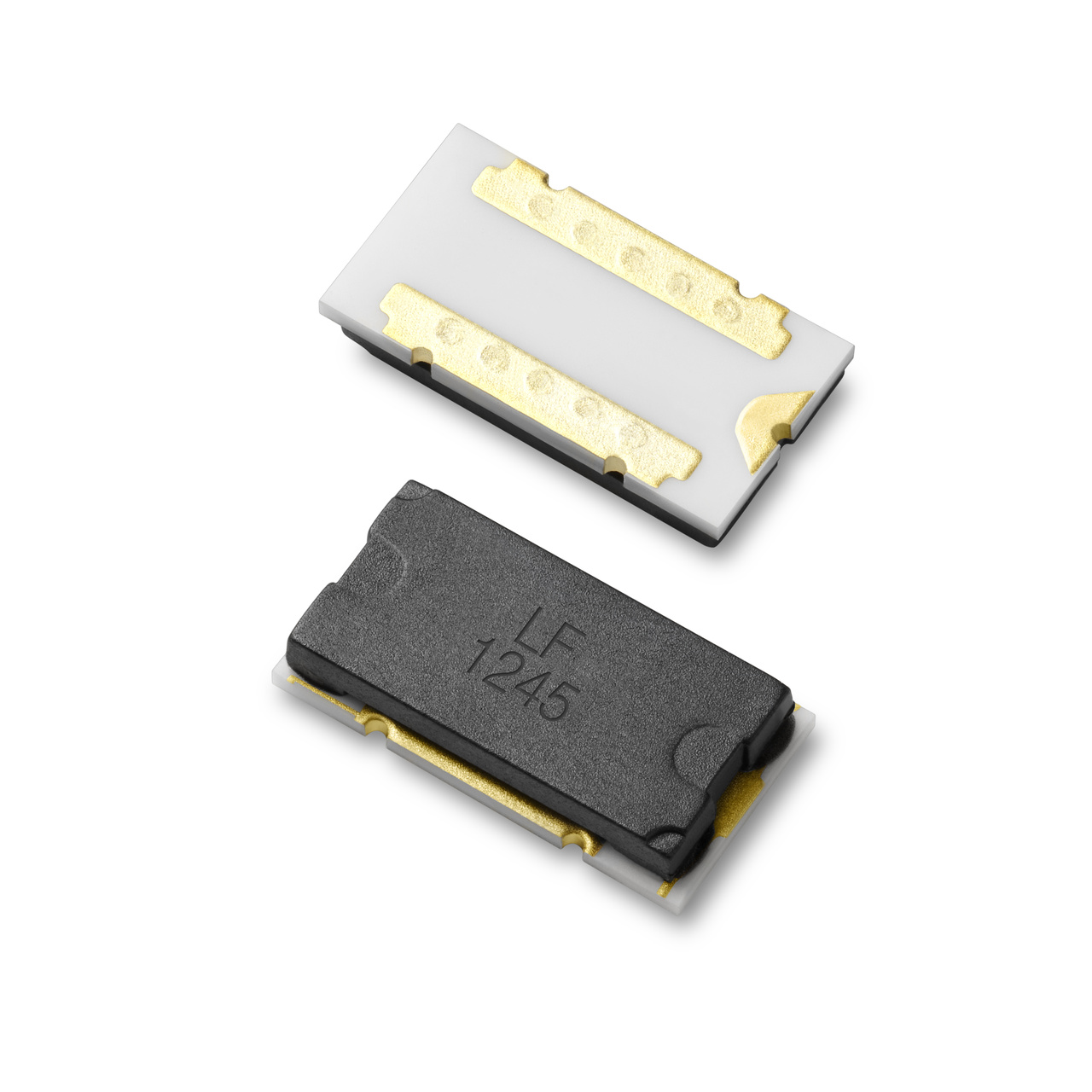

「ITV9550シリーズ」
「ITV9550シリーズ」の新しいラインナップは、実装面積が9.5 x 5.0mmの三端子ヒューズで、60Aに対応。ヒューズエレメントとヒーターエレメントが内蔵された革新的な設計で、速い応答速度と信頼性の高いパフォーマンスを実現、過充電や過熱が発生する前にバッテリーの充放電回路を遮断します。
本製品がリチウムイオンバッテリー向け保護ヒューズであるITVシリーズに加わることで、電子機器の設計における新たな選択肢をもたらします。三端子表面実装バッテリープロテクターのラインナップを拡充したことで、さらに幅広い消費者用および産業用アプリケーションに向けてこの革新的なソリューションの提供が可能となります。
同製品は、当社の国内販売代理店を通じて販売します。
特長
・高速応答と低い内部抵抗により、過電流や過充電によって生じるバッテリーの損傷を防止
・表面実装が可能なため、基板の自動組立工程を簡略化
・UL/TUV規格認証製品であるため、業界規格への適合要件を満たすことが可能
・ハロゲンフリー、鉛フリー、RoHS対応品
用途
電動工具、ロボット家電、電動自転車・電動スクーター、防災ラジオ、UPS（無停電電源装置）
動作原理
・過電流が発生すると、組み込まれた三端子ヒューズが回路を遮断
・ICやFETが過充電を検知すると、ヒューズエレメントの下に組み込まれたヒーターエレメントが発熱しヒューズを溶断
仕様
| ITV9550L1260 |
ITV9550L1460 |
ITV9550L2060 |
ITV9550L3060 |
ITV9550L4060 |
ITV9550L5060 |
|
|
最大電圧（Vdc） |
80 | |||||
|
遮断電流(A) |
160 | |||||
|
定格電流 (A) |
60 | |||||
|
動作電圧範囲（V） |
9.6～13.5 |
13.0～18.4 |
16.7～23.5 |
22.3～31.5 |
33.0～46.9 |
33.0～46.9 |
|
直列セル数 |
3 |
4 |
5 |
6～7 |
9～10 |
12～14 |
|
ヒーターエレメントの抵抗（Ω） |
1.83～3.70 |
3.4～6.7 |
5.6～11.1 |
10.0～19.9 |
22.0～43.5 |
38.5～77.0 |
|
サイズコード(mm/in) |
9550(3820) | |||||
|
パッケージ/数量 |
T&R/1,000 | |||||
|
ヒューズエレメントの抵抗（mΩ） |
≤2.0 | |||||
|
最大使用温度（度） |
65 | |||||
詳細については、「ITV9550シリーズ」の製品ページ（https://www.littelfuse.co.jp/products/battery-protectors/itv-three-terminal-fuses/itv9550_60a.aspx）をご覧ください。
