2023年9月6日 14:00
最大40% 省PCB スペースで、高電力アプリケーション向けの堅牢な回路保護を実現
回路保護分野におけるグローバルリーダー、リテルヒューズ・インク(本社:米国イリノイ州シカゴ市、NASDAQ:LFUS)の日本法人であるLittelfuseジャパン合同会社(本社:東京都港区)は、最新製品である 400W TVS ダイオード「SZSMF4Lシリーズ」を9月上旬より発売します。車載用電子機器のニーズと機能が増加し続ける、これらすべてのコンポーネントは高電圧、高エネルギーの過渡現象から保護する必要があります。
TVS ダイオード「SZSMF4Lシリーズ」は、高速応答時間、低いツェナーインピーダンス、高いサージ処理、優れたクランプ機能により、これらの敏感なシステムを保護します。低漏洩電流のため、センサーの保護にも最適です。小型サイズのため、大半の車載用電子機器アプリケーションに適しています。
製品紹介動画:https://bcove.video/3OvNKqr

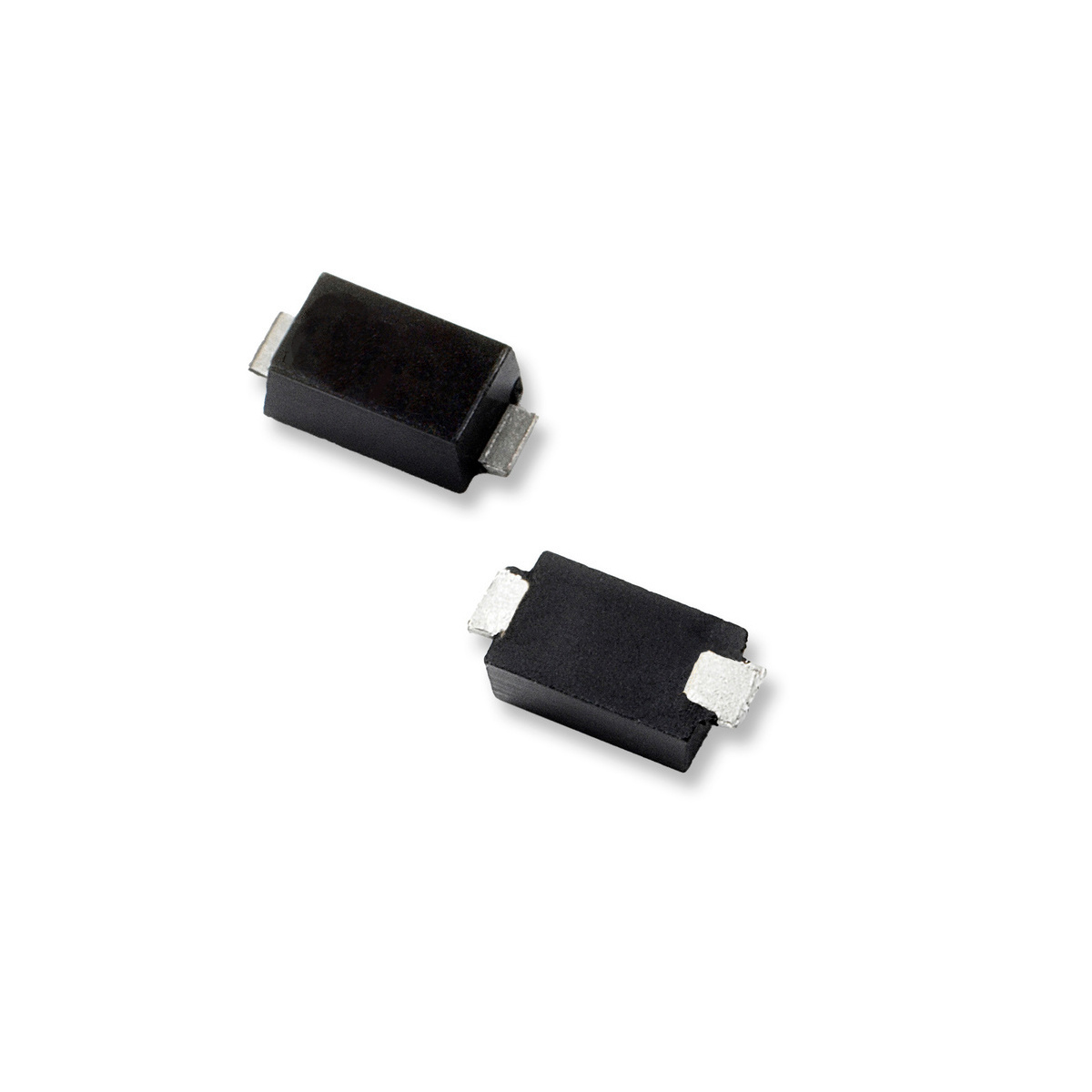

車両の電動化と自動運転というメガトレンドに伴い、車載用電子機器エンジニアや PCB設計者にとって TVS ダイオードの小型化はさらに重要になっています。車載用グレードの TVS ダイオード「SZSMF4Lシリーズ」は優れた柔軟性と省スペースを提供し、 片方向と双方向の両方の保護を備えた小型 (SOD-123FL) TVS ダイオードパッケージで理想的な 400 ワットのソリューションを提供します。
EVパワートレイン、オンボード充電 (OBC)、バッテリー管理システム(BMS)、EV インバーター、配電ユニット (PDU)、ドメインコントローラー、ゾーンコントローラー、ボディコントロールモジュール、低漏洩電流が必要なセンサー保護
電気特性 |
対応範囲 |
逆スタンドオフ電圧(VR) (Vso) |
5~78 |
ワット(W) |
400 |
ピークパルス電流(Ipp)10×1000μs (A) |
3.2~43.5 |
最大ブレイクダウン電圧(VBR@IT) (V) |
7~95.8 |
最大クランプ電圧(Vc) (V) |
9.2~126 |
テスト電流(IT) (mA) |
1,10 |
最大逆リーク電流(Ir@Vso) (μA) |
2.5~400 |
最高動作温度(℃) |
175 |
SMD TVS ダイオード「SZSMF4L シリーズ」は、500 および 5000個単位で のテープ&リール梱包でご提供いたします。リテルヒューズ正規代理店にお問い合わせください。リテルヒューズの正規代理店は littelfuse.com でご確認いただけます。
最新シリーズのリリースに関する詳細情報は、SMD TVS ダイオード「SZSMF4L シリーズ」の製品ページ(https://www.littelfuse.co.jp/products/tvs-diodes/automotive/szsmf4l)をご覧ください。
リテルヒューズは、持続可能でつながりのある、より安全な世界を実現する、電子部品製造会社です。全世界で 15か国以上に 1 万 2,000 の従業員を擁し、革新的で信頼のおけるソリューションを設計、提供すべくお客様とも連携しています。10 万社以上のエンドカスタマーに製品を提供し、我々の製品は産業機械向け、輸送機械向け、電子業界向けなどの様々な市場において、毎日、あらゆる場所で利用されています。詳細についてはリテルヒューズのウェブサイト littelfuse.com をご覧ください。
