広い感度範囲を実現する、位置・速度検出用の超小型表面実装リードスイッチ2シリーズを発売
高い要求水準の家電製品や産業機械に最適
2020.12.9 12:55
回路保護分野におけるグローバルリーダー、リテルヒューズ・インク (本社：米国イリノイ州シカゴ市、NASDAQ：LFUS)の日本法人であるLittelfuseジャパン合同会社（本社：東京都港区）は、超小型リードスイッチ「MITI-7シリーズ」および「MISM-7シリーズ」を、本年12月中旬より発売します。

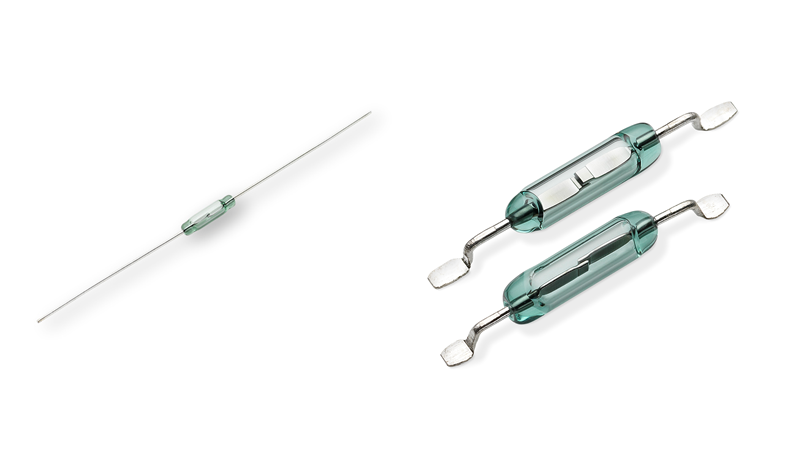

「MITI-7シリーズ」 「MISM-7シリーズ」
「MITI-7シリーズ」と表面実装型の「MISM-7シリーズ」は、長さ7mmのガラスエンベロープに密閉されたフォームA（単極単投、常時開〈SPST-NO〉）のスイッチです。同等サイズの従来の磁気スイッチでは、感度範囲は6ATから10ATに限定されていましたが、本製品では感度範囲を大幅に拡大し、6ATから20ATまでの感度に対応します。両シリーズともDC170V（10W時）のスイッチングに対応しており、高い絶縁抵抗（最小1012オーム）と低い接触抵抗（150ミリオーム未満）を提供します。
小型スイッチは、回路基板に密集して部品を実装する必要がある際の省スペース化に適しています。本製品では生産工程を完全自動化し、小型スイッチ製品の生産能力拡大を実現しました。
同製品は、当社の国内販売代理店を通じて販売します。
特長
・外部環境による影響を受けにくく、影響を及ぼすこともない密閉型スイッチ接点
・7mm x 1.8mmサイズで回路基板での省スペースを実現
・DC170Vまたは0.25A（最大10W時）のスイッチングに対応するため、マイコンの論理レベルの負荷の切替えに最適
用途
電気器具、ビルディングオートメーション、ホームオートメーション、家電製品、データセンター、産業機械、医療機器
仕様
・MITI-7シリーズ
|
電気特性 |
対応範囲 |
|---|---|
|
スイッチング電源 (W) |
10 |
|
スイッチング電圧 (V DC) |
170 |
|
スイッチング電流 (A DC) |
0.25 |
|
降伏電圧 (V DC) |
175 |
|
最大接触抵抗 (Ω) |
0.15 |
|
磁気感度 (AT) |
6～20 |
|
本体長さ (mm) |
7 |
|
全長 (mm) |
40.38 |
|
スイッチタイプ |
A:SPST-NO |
・MISM-7シリーズ
|
電気特性 |
対応範囲 |
|---|---|
|
スイッチング電源 (W) |
10 |
|
スイッチング電圧 (V DC) |
170 |
|
スイッチング電流 (A DC) |
0.25 |
|
降伏電圧 (V DC) |
175 |
|
最大接触抵抗 (Ω) |
0.15 |
|
磁気感度 (AT) |
6～20 |
|
本体長さ (mm) |
7 |
|
全長 (mm) |
13.72 |
|
スイッチタイプ |
A:SPST-NO |
※詳細については、「MITI-7シリーズ」の製品ページ（https://www.littelfuse.co.jp/products/magnetic-sensors-and-reed-switches/reed-switches/miti-7.aspx）および、「MISM-7シリーズ」の製品ページ（https://www.littelfuse.co.jp/products/magnetic-sensors-and-reed-switches/reed-switches/mism-7.aspx）をご覧ください。
