「eFuse保護ICシリーズ」を拡充 より多様で要求の厳しい用途に対応する4製品を新たに発売
5V～28V用途に最適な保護・コントロール・センシング機能をシングルチップで実現
2023.3.27 14:00
回路保護分野におけるグローバルリーダー、リテルヒューズ・インク（本社：米国イリノイ州シカゴ市、NASDAQ：LFUS）の日本法人であるLittelfuseジャパン合同会社（本社：東京都港区）は、「eFuse保護ICシリーズ」を拡充し、新たに4種類の多用途回路保護ICを3月下旬より発売します。

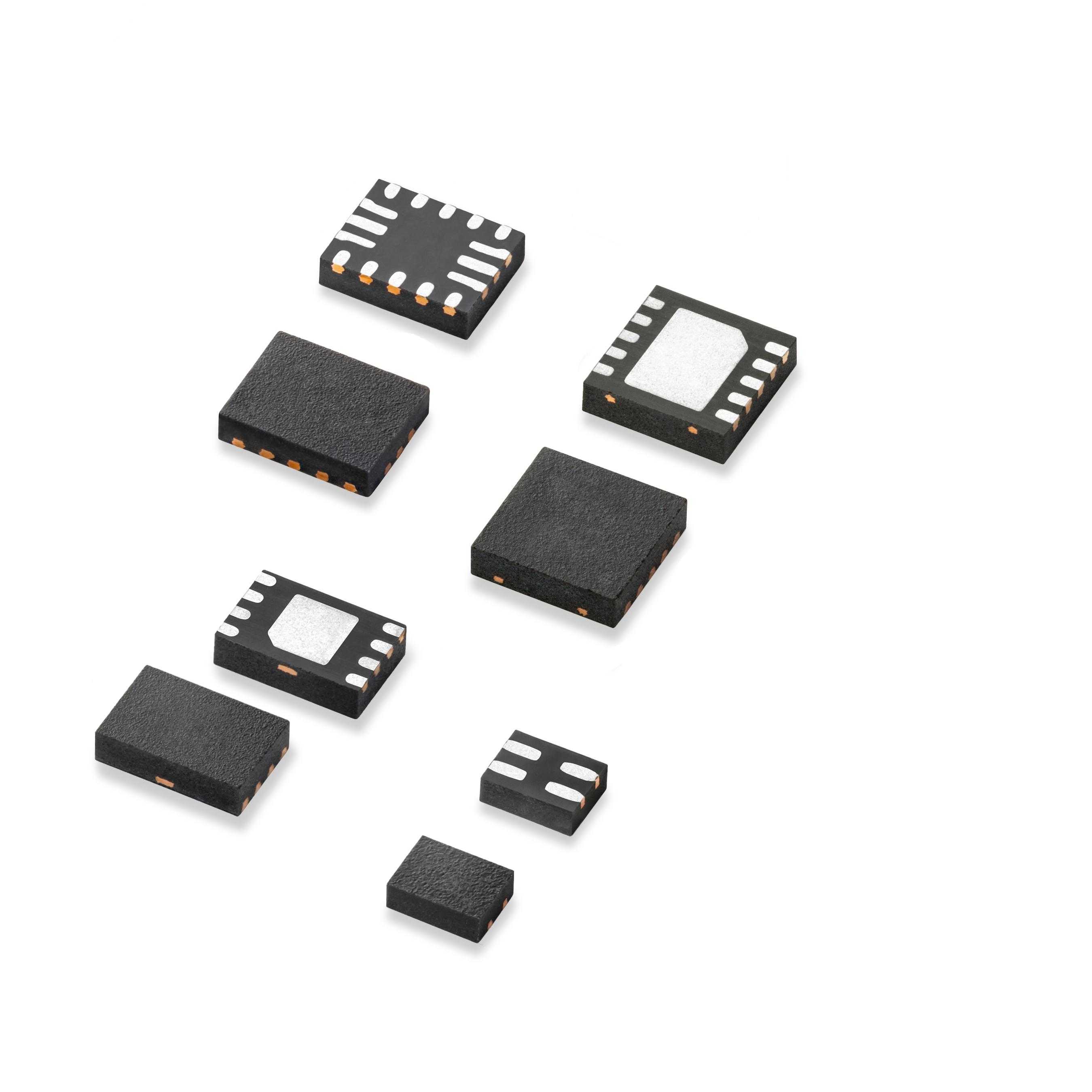

拡充された「eFuse保護ICシリーズ」
本製品は、幅広い入力電圧範囲（3.3V～28V）に対応し、多くの保護機能を内蔵する革新的な設計を採用しています。半導体素子であるこの電子ヒューズは、過電圧、過電流、短絡、突入電流に対する堅牢な保護を提供します。また、リアルタイム診断による逆電流ブロック、低電圧誤動作防止（UVLO）、ソフトスタート、過熱保護などの機能も備えており、すべての機能が1枚の小型チップに搭載されています。（製品紹介動画はこちら。）
「eFuse保護ICシリーズ」の新製品は、以下のような幅広い電子機器の設計に最適です。
|
5V用途 |
12V用途 |
24V～28V用途 |
「eFuse保護ICシリーズ」の製品ライン拡大により、電子機器設計時のパフォーマンス改善が可能になります。従来のヒューズやPTC、パワースイッチ、ショットキーダイオードとMOSFETの組み合わせのようなディスクリート製品と比較すると、本製品は基板の省スペース化をもたらす極めてコンパクトなフォームファクターでありながら、優れた機能搭載性や調整機能、柔軟性、信頼性の高い保護を提供します。
同製品は、当社の国内販売代理店を通じて販売します。
特長
・精度とインテグレーション—— 従来のヒューズやPTCと比較して、速い応答速度と高い電流制限精度を備え、さらにより多くの保護機能や制御機能、センシング機能を内蔵
・プラグラマブル及びカスタマイズ—— 過電圧しきい値、電流制限、突入電流の調整が可能かつ、高精度な逆電流防止機能を備えており、従来のパワースイッチよりも柔軟性がさらに向上
・マーケットインまでの時間短縮—— 一般的なディスクリート製品（ホットスワップコントローラ + MOSFETなど）と比べて、デザイン・イン段階の短縮、プリント基板（PCB）の省スペース化、BOMコストの削減、市場投入までの時間の短縮を実現
・製品稼働期間の最大化—— 製品の信頼性向上、バッテリーの長寿命化、修理コストの削減、製品全体の長寿命化を実現
仕様
・LS0504EDD12：5V、4A、低RON配電ロードスイッチ、DFNパッケージ（1.2×1.6） （https://www.littelfuse.co.jp/products/protection-ic/efuse/ls0504edd12）
・LS12052BD33：18V、5A、過電圧およびブロックFET制御、DFNパッケージ（2×2）（https://www.littelfuse.co.jp/products/protection-ic/efuse/ls12052bd33）
・LS2405IDD23：24V、5A、超低順方向電圧ダイオード、低背型8リード、DFNパッケージ（2×3）（https://www.littelfuse.co.jp/products/protection-ic/efuse/ls2405idd23）
・LS24062RQ23：28V、6A、双方向、デュアルポート独立電流制限設定型、16リード、QFNパッケージ（2.5×3.2）（https://www.littelfuse.co.jp/products/protection-ic/efuse/ls24062rq23）
|
|
LS0504EDD12 |
LS12052BD33 |
LS2405IDD23 |
LS24062RQ23 |
|---|---|---|---|---|
|
動作電圧（V） |
1.8 ～ 5.5 |
2.7～18 |
2.7～24 |
3～24 |
|
最大電圧（V） |
6 |
20 |
28 |
30 |
|
連続電流(A) |
4 |
5 |
5 |
6 |
|
オン抵抗（mΩ） |
26 |
25 |
35 |
40 |
|
過電流保護（A） |
4.5 |
1～5 |
なし |
1～6 |
|
過電圧保護（V） |
6.3 |
14.4 |
なし |
6/24 |
|
過熱保護 |
あり |
あり |
なし |
あり |
|
逆電流阻止 |
なし |
MOSFET Control |
あり |
あり |
|
ソフトスタート |
あり |
調整可能 |
なし |
調整可能 |
|
出力放電 |
あり |
あり |
あり |
あり |
|
静止電流（μA） |
50 |
280 |
350 |
600 |
|
遮断電流（μA） |
1 |
13 |
6 |
20 |
|
パッケージ |
DFN1.2×1.6-4 |
DFN3x3-10 |
DFN2x3-8 |
QFN2.5×3.2-16 |
詳細については、「eFuse保護ICシリーズ」の各製品ページをご覧ください。
