リテルヒューズ、USB Type-Cポート保護用のeFuse保護IC最新モデルを発表
Type-C搭載の電子機器を過電圧、短絡、ESD（静電気放電）から保護
2023.8.16 14:00
回路保護分野におけるグローバルリーダー、リテルヒューズ・インク（本社：米国イリノイ州シカゴ市、NASDAQ：LFUS）の日本法人であるLittelfuseジャパン合同会社（本社：東京都港区）は、多用途回路保護デバイスの「eFuse保護IC」製品ラインの最新モデル「LS05006VPQ33シリーズ」を、8月中旬より発売します。

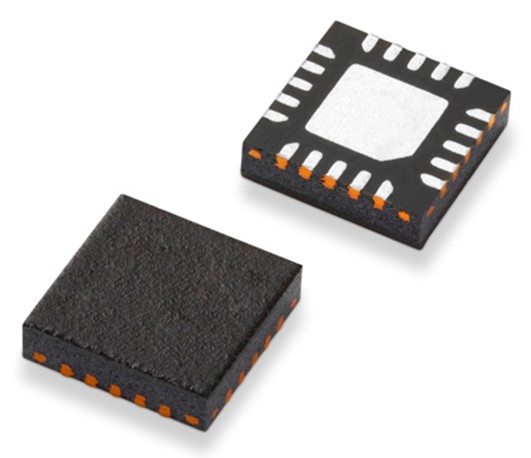

LS05006VPQ33シリーズ
新製品となるeFuse保護ICは、最新の設計により、短絡や過電圧、ESD（静電気放電）からUSB Type-Cポートを保護します。USBType-C を使用するＰｏｗｅｒ ｄｅｌｉｖｅｒｙ のVbusと CC/SBUラインのショートに対応する機能が高度に統合された保護ICで、最大28V入力及び、8KVの静電気放電試験IEC-61000-4-2に適合しています。
製品紹介動画：https://bcove.video/3NCPJYj
本製品は、当社のeFuse保護ICソリューションを拡張するモデルであり、信号ピンの20V短絡、過電圧、システムESD保護をサポートする当社では初めてのeFuseです。 これまで以上の信頼性と長い製品寿命でより低い修理費用とコンパクトな製品サイズを実現するとともに、 Vbus 20V、5A保護用のLS2406ERQ23 eFuseとも最適に連携します。
「LS05006VPQ33シリーズ」のデザインは、USB Type-Cコントローラの低電圧シリコン回路を過電圧、短絡、ESDから保護するという重大な問題を解決します。Type-C規格を満たさない製品、Vbusに20Vしか供給しない一部のアダプターはピンの問題やねじれ、湿気などによって短絡を引き起こす可能性があります。このような場合、保護をしなければシンク側の低電圧回路が損傷する恐れがありますが、「LS05006VPQ33シリーズ」は、シンク側の低電圧回路を過電圧およびIEC61000-4-2 8KVのESDから保護します。
また、優れた信頼性、長寿命化、修理コストの低減といったメリットに加え、本製品は、様々な競争優位性を提供します。一例として「LS05006VPQ33シリーズ」は最大入力電圧（28 V）とESD定格（8KV ESD接触）といった高いレベルでのサポートをします。
「LS05006VPQ33シリーズ」は、信頼性が高く効率的なUSB Type-Cポート保護製品を探している電子機器のエンジニアに最適なソリューションを提供します。
同製品は、当社の国内販売代理店を通じて販売します。
用途
ノートパソコン、デスクトップ、モニター、産業用PC、POS（販売時点情報管理）、スマートフォン、タブレット端末、USB Type-C PDドッキング ステーション
仕様
|
電気特性 |
対応範囲 |
|---|---|
|
動作電圧（V） |
-0.3～6 |
|
最大電圧（V） |
28 |
|
連続電流(A) |
0.6 |
|
オン抵抗（mΩ） |
250 |
|
過電流保護（A） |
なし |
|
過電圧保護（V） |
6 |
|
過熱保護 |
あり |
|
逆電流阻止 |
なし |
|
ソフトスタート |
なし |
|
出力放電 |
なし |
|
静止電流（μA） |
600 |
|
パッケージ |
QFN3*3-20L |
詳細については、LS05006VPQ33シリーズの製品ページ（https://www.littelfuse.co.jp/products/protection-ic/efuse/ls05006vpq33/ls05006vpq33.aspx）をご覧ください。
