リテルヒューズ、金属酸化物バリスタ「SM10シリーズ」を発売 自動車や電子機器のサージ保護における革新的製品
AEC-Q200規格適合、コンパクト、縦型表面実装で、過酷な使用環境へのアプリケーションに最適
2024.3.5 13:00
回路保護分野におけるグローバルリーダー、リテルヒューズ・インク(本社:米国イリノイ州シカゴ市、NASDAQ:LFUS)の日本法人であるLittelfuseジャパン合同会社(本社:東京都港区)は、革新的な金属酸化物バリスタ(MOV)の「SM10シリーズ」を3月上旬より発売します。
商品紹介動画:https://players.brightcove.net/1799386164001/default_default/index.html?videoId=6345815827112

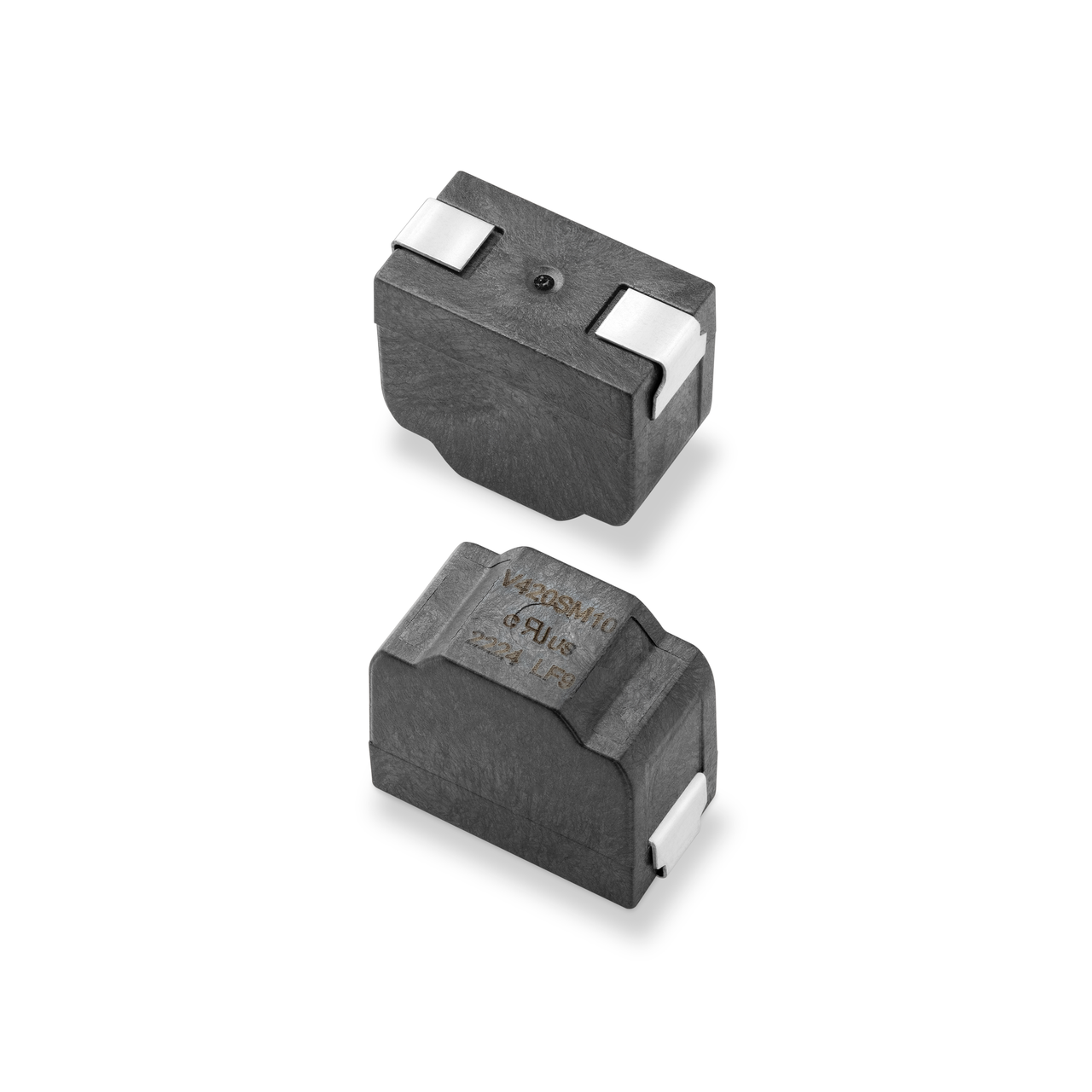

「SM10 シリーズ」
本シリーズは、自動車用電子機器や電気自動車(EV)、その他幅広いアプリケーションにおける優れたサージ保護性能を提供し、AEC-Q200車載規格に適合した初の表面実装型MOVデバイスとして誕生しました。高温動作温度への耐性を持ち、極めて高いサージ電流を処理する性能をコンパクトなパッケージで可能にした製品です。このため様々な過度電圧サージから電子機器の回路を効果的に保護することができます。
さらに、縦型の表面実装の採用によって、「SM10シリーズ」は一次側回路サージ保護における「SMTコンポーネント限定ポリシー」の実現を可能にしました。コンパクトなサイズ、かつスルーホールデバイスとの置換が可能なため、SMT PCBアセンブリ工程の完全自動化が可能になります。
このように、「SM10シリーズ」は既存のソリューションに比べてより高い動作温度、より優れた繰り返しサージ処理性能、よりコンパクトなサイズを特徴とし、卓越したパフォーマンスを提供します。信頼性に優れた高サージバリスタを必要とする自動車、電化製品、ビルオートメーションといった業界にとってゲームチェンジャーとなる製品の登場です。
特長
・高い動作温度 : 125℃までの耐熱性能を備え、過酷な使用環境における高い信頼性を確保。
・AEC-Q200車載規格 : 厳格な車載エレクトロニクス規格に適合しているため、電気自動車(EV)や充電ステーションへのアプリケーションに最適。
・超高サージに対応 : 優れた反復サージ能力を備え、最大で6KV/3KA・40パルスのサージに対応。高い製品信頼性と長寿命化に貢献。
・コンパクト設計 : 15.7× 8.5× 14 (mm) のコンパクトサイズで、PCB表面の貴重なスペースの節約に寄与。SMT PCBアセンブリ 工程に最適。
・レンジの広い定格電圧 : 130~625Vacをカバー。多岐にわたる電子機器アプリケーションに対応。
用途
自動車エレクトロニクス、電気自動車(EV)・充電ステーション、ビル管理オートメーション、家電製品、民生用電子機器、電力貯蔵システム、ハイエンド電源
仕様
電気特性 |
対応範囲 |
VMAX AC (V) |
130~625 |
VMAX DC(V) |
170~720 |
サージエネルギ― (WTM) (J) |
34~100 |
ピークパルス電流(ITM) 1xAmps (A) |
5000 |
ピークパルス電流(ITM) 2xAmps (A) |
4000 |
VNDC MIN (V) |
184.5~900 |
VNDC MAX (V) |
225.5~1100 |
最大クランプ電圧(Vc) (V) |
340~1650 |
極性 |
双方向性 |
静電容量 (pF) |
160~600 |
リードフォーム |
Terminal |
入手方法
「SM10シリーズ」は、300個入りのテープおよびリールパッケージでご提供しています。リテルヒューズ正規代理店にお問い合わせください。リテルヒューズの正規代理店は littelfuse.com でご確認いただけます。
詳細情報
最新シリーズのリリースに関する詳細情報はSM10バリスタシリーズ製品ページ(https://www.littelfuse.co.jp/products/varistors/surface-mount/sm10)をご覧ください。
