リテルヒューズ、限られたスペースの設計に最適な超小型 オーバーモールド リードスイッチ「59177 シリーズ」を発表
セキュリティ、計測、家電製品、携帯用電池式 IoT アプリケーションに最適
2024.3.8 13:00
回路保護分野におけるグローバルリーダー、リテルヒューズ・インク（本社：米国イリノイ州シカゴ市、NASDAQ：LFUS）の日本法人であるLittelfuseジャパン合同会社（本社：東京都港区）は、超小型 オーバーモールド リードスイッチ「59177 シリーズ」を3月上旬より発売します。

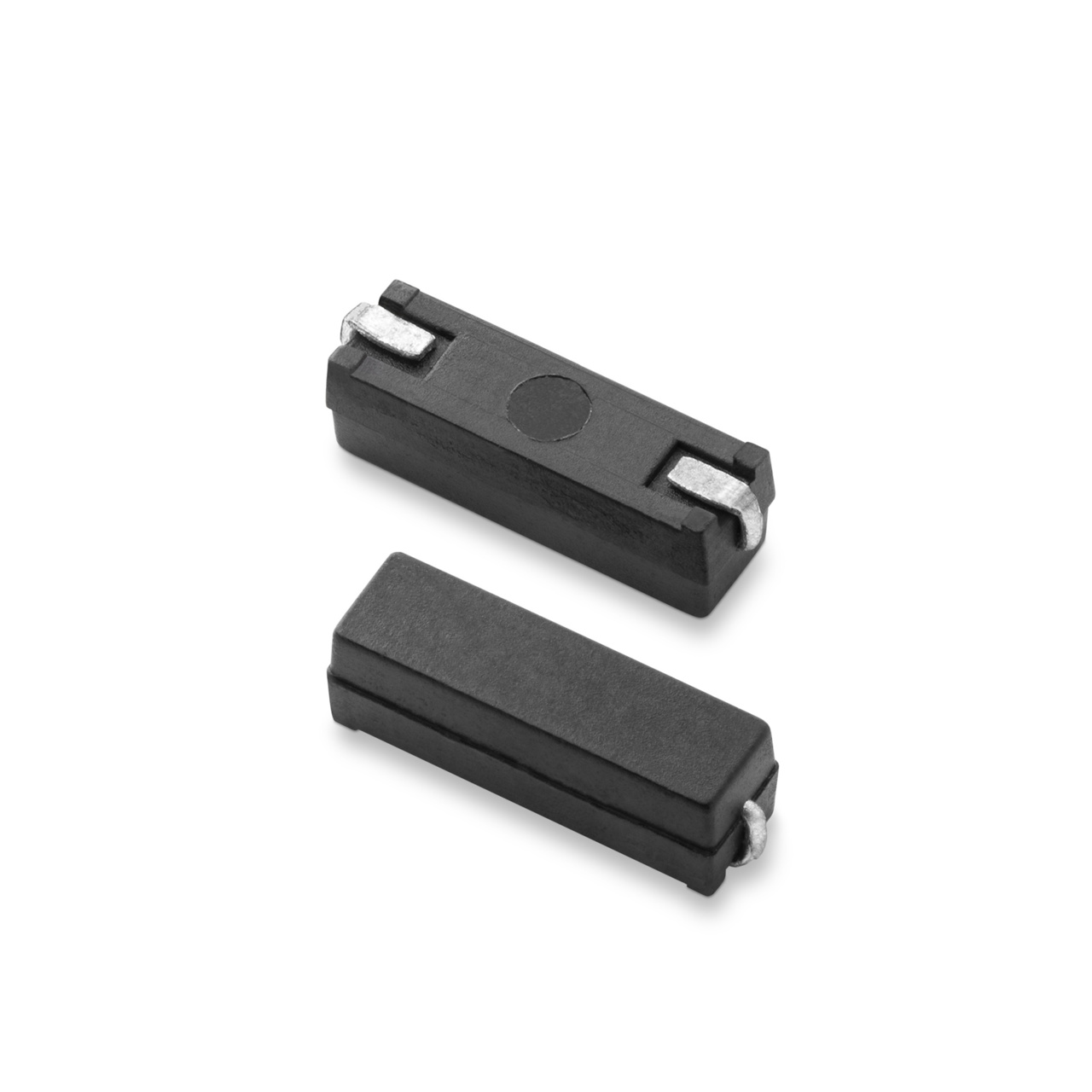

「59177 シリーズ」
本シリーズは、スペースの限られたアプリケーションで卓越した柔軟性を発揮。コンパクト設計と低消費電力で、多様な高速スイッチング アプリケーションに対して信頼性の高いソリューションを提供します。
「59177 シリーズ」は、9.0 mm x 2.5 mm x 2.4 mm（0.354 インチ x 0.098 インチ x 0.094 インチ）という超小型サイズで、リテルヒューズのリードスイッチ製品ラインナップの中でも最小を誇るオーバーモールド リードスイッチです。その小さなフットプリントにもかかわらず、最大 10 Wで、最大 170 Vdc または 0.25 Aに対応しており、条件の厳しいアプリケーションでも最適なパフォーマンスを保証します。
本シリーズの大きな特長の一つは、電力をほとんど消費せずに動作する能力であり、低電力アプリケーションに最適です。この機能はエネルギーを節約し、電池式デバイスの全体的な効率性を高めます。さらに、オーバーモールド設計であるため優れた耐衝撃性と振動耐久性が保証され、機械的に複雑なアプリケーションにおいて柔軟性を提供します。
また、ロープロファイル設計であるということは、スペースの限られた環境でのシームレスな統合を可能とし、一方でSMD パッケージを採用しているため一般的なピック & プレース装置を使用した標準的なアセンブリ実装が可能です。さらに、湿度が高い過酷な環境にも適しており、様々な状況下で信頼性のあるパフォーマンスを保証し、長い耐用期間中にパフォーマンスが低下することもありません。「開」状態でもリーク電流が発生しないため、電池式 IoT アプリケーションに最適です。
用途
セキュリティおよびアクセス制御システム、計測アプリケーション、電池式家電製品やウェアラブル製品、ファクトリーオートメーション、プロセス機器、近接およびリミット検出
仕様
|
スイッチング電源 (W) |
10 |
|
スイッチング電圧 (V DC) |
170 |
|
スイッチング電流 (A DC) |
0.25 |
|
降伏電圧 (V DC) |
175 |
|
最大接触抵抗 (Ω) |
0.22 |
|
磁気感度 (AT) |
6～20 |
|
本体長さ (mm) |
8 |
|
全長 (mm) |
9 |
|
スイッチタイプ |
A:SPST-NO |
|
動作温度（℃） |
-40～125 |
入手方法
「59177 シリーズ」は、1500 個入りのテープおよびリールパッケージでご購入いただけます。リテルヒューズ正規代理店にお問い合わせください。リテルヒューズの正規代理店は littelfuse.com でご確認いただけます。
詳細情報
最新シリーズのリリースに関する詳細情報は、リードスイッチシリーズ「59177 シリーズ」の製品ページ（https://www.littelfuse.co.jp/products/magnetic-sensors-and-reed-switches/reed-switches/59177.aspx）をご覧ください。
